打印機觸控連接排線柔性線路板概述

定義：打印機是計算機的輸出設備之一，用于將計算機處理結果打印在相關介質上。連接排線柔性線路板是連接電路板和電子元件的樞紐，也是打印機中必不可少的部件。打印機觸控排線柔性線路板主要用于打印的主板跟墨盒的接觸，是利用柔性線路板的上的焊盤凸點，接觸墨盒上的焊盤，從而實現與墨盒供電與數據交換等功能。

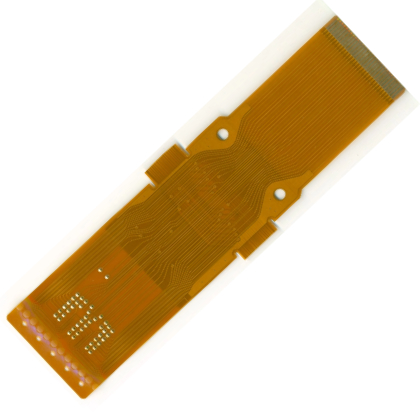

打印機觸控連接排線柔性線路板設計產品圖片

產品基本工藝流程：

   打印機觸控連接排線柔性線路板采用雙面板結構，生產工藝按開料、鉆孔、沉銅、圖像轉移、線路蝕刻、貼膜壓合、表面處理、補強貼合、凸點外形等工序

關鍵點，表面處理工藝，焊盤硬度，凸點高度

產品特色亮點：

  打印機觸控連接排線柔性線路板采用凸點工藝，具有較好的連接性，可以更好的現實產品內部各個模塊之間的信號連接，提高產品的性能和可靠性。

產品應用：

 此產品主要應用與打印機、小型移動設備、手機等

產品輸出報告：

《項目可行性報告》

《線路板可靠性測試報告》

《線路板凸點測試報告》

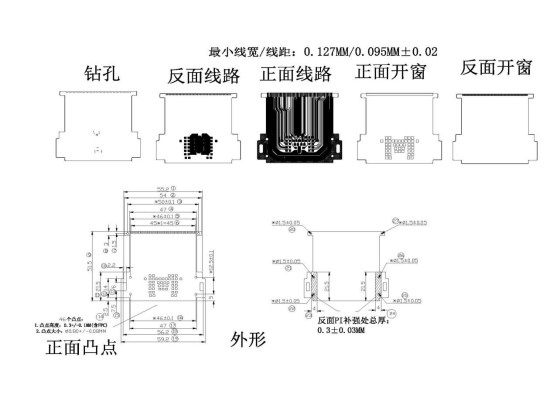

打印機觸控連接排線柔性線路板產品參數

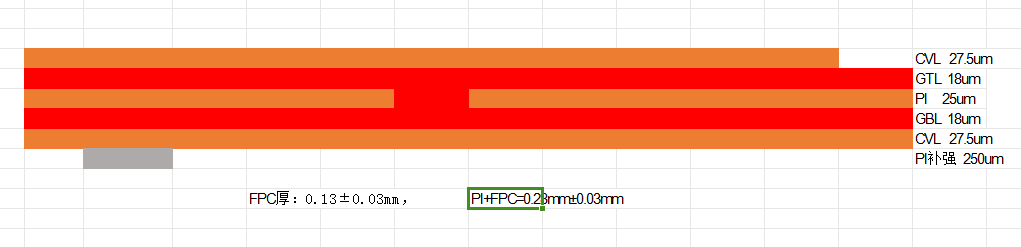

產品疊層結構：

產品孔：

最小金屬化孔徑：0.30±0.075mm；最小非金屬化孔徑：1.5±0.05mm

產品線路：

最小線路寬度：0.127±0.02mm 最小線路間距：0.095±0.02mm

產品阻焊&字符：

12.5um黃色覆蓋膜，無字符

完成品相關尺寸：

51.5*59.2*0.13mm

表面工藝：

沉金工藝  金厚≥2u，鎳厚50-70u

功能測試：開短路測試、凸點硬度測試、凸點受壓測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證
